Netduino + Arduino Ethernet Shield

Depois de um bom tempo sem postar, nada como uma ameaça de processo por uma postagem de 2010 para dar aquela vontade de voltar a escrever (não, não é sobre politica).

No final do ano passado travei uma pequena e peculiar batalha com o Arduino Ethernet Shield, ele deveria ter sido a parte mais simples do meu projeto já que a conexão é simples, basta apenas encaixar e o driver já esta todo escrito em C#, porém não foi bem assim. A principio fui por eliminação, revisei as configurações de rede (roteador, notebook e projeto), depois revisei as configurações de acesso e permissão, desativei firewall, antivírus e nada. Em seguida testei portas, troquei cabo, troquei roteador, testei em ambiente completamente diferente (roteador, notebook). O mais estranho era ver que a porta do roteador ficava acesa, assim como o da placa, mas nada de comunicação.

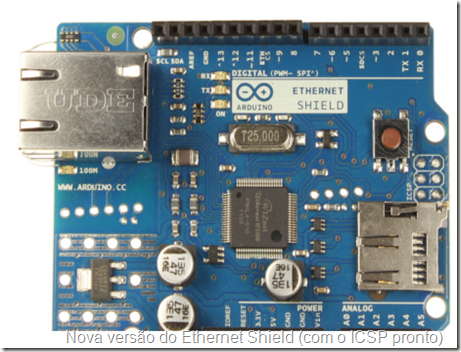

A essa altura já comecei a temer o pior, importar outras placas literalmente não estava em meus planos, mais uma vez recorri ao fórum mas minhas postagens não foram respondidas a contento, acredito que esse fato seja porque as novas versões do Netduino já possuem sua própria interface de rede, logo meu cenário não ganhou muita importância. Garimpando postagens antigas acabei encontrando o meu problema, é necessário conectar o ICSP do Ethernet Shield ao Netduino, da primeira vez não ficou bom, acho que usei conectores muito curtos ou a solda não ficou boa já que eu mesmo tive que improvisar esse conector (gambiarra mode on), mas na segunda tentativa ficou tudo perfeito, eu consegui finalmente “pingar” no Netduino !

Eu testei alguns exemplos (todos funcionaram) mas o que eu mais gostei foi um onde o netduino hospeda uma página em html, funcionou muito bem (apesar do limite de conexões simultâneas).


Para os interessados, o driver pronto encontra-se nesse post, ele vem com exemplo de uso, não é muito complexo de se usar, e esta bem estável.

No mais, tudo correu bem, no meu caso em especifico tive problemas de compatibilidade entre o LCD que eu havia escolhido inicialmente, não consegui usa-los simultaneamente (aparentemente um problema no uso dos recursos do Netduino). Outro fato foi a necessidade de uma configuração extra no firewall do meu antivírus, já que meu projeto consome um serviço hospedado em meu notebook.
